فك رموز تصنيفات الحريق لحماية الجدران: ASTM E84 الفئة A مقابل EN 13501 مقابل GB 8624

تعتبر ASTM E84 Class A و EN 13501 و GB 8624 ثلاثة أنظمة إقليمية متميزة لتصنيف الحريق. وهي غير قابلة للتبادل. يقيس كل منها جوانب مختلفة لأداء الحريق. قد يؤدي تحديد التصنيف الخاطئ إلى فشل عمليات التفتيش، أو رفض الشحنات، أو عمليات التركيب غير الآمنة. تساعد هذه المقالة القراء على مقارنة هذه الأنظمة الخاصة بتصنيفات الحريق لحماية الجدران، وتحديد المعيار ينطبق على مشروعهم، والتحقق من ادعاءات الموردين.

النقاط الرئيسية

• تختلف تصنيفات الحريق حسب المنطقة: ASTM E84 لأمريكا الشمالية، و EN 13501 لأوروبا، و GB 8624 للصين. يستخدم كل منها اختبارات ومقاييس مختلفة.

• لا تقم أبداً بتبادل التصنيفات بين الأنظمة. قد ينجح منتج يجتاز معياراً واحداً في معيار آخر، مما يؤدي إلى رفض الشحنات أو فشل عمليات التفتيش.

• تحقق دائماً من التصنيف الدقيق الذي يتطلبه قانون البناء المحلي الخاص بك. اطلب تقارير الاختبار الكاملة وتحقق من اعتماد المختبر.

•

لماذا تختلف تصنيفات الحريق لحماية الجدران

المعايير الإقليمية وقوانين البناء

يجب أن تلبي منتجات حماية الجدران قانون الحريق للبلد الذي يتم تركيبها فيه. تعتمد الولايات المتحدة على ASTM E84، حيث تعد Class A هي الهدف الشائع لتكسية الجدران. تستخدم أوروبا EN 13501-1، وتعتبر Class B مع التصنيفات الفرعية s1,d0 متطلباً متكرراً. تتبع الصين GB 8624، حيث تعد B1 أو A2 نموذجية لألواح الجدران.

نشأت هذه الأنظمة الثلاثة من تقاليد تنظيمية منفصلة. يجيب كل منها على سؤال مختلف حول كيفية تفاعل المادة في الحريق. المنتج الذي يجتاز اختباراً واحداً لا يجتاز بالضرورة اختباراً آخر تلقائياً.

خطر افتراض التكافؤ

التكافؤ المباشر بين المعايير ليس واضحاً دائماً. تختلف طرق الاختبار، وتختلف عتبات النجاح، ويختلف تطبيق المادة المقصود. يتطلب ASTM E84 Class A مؤشر انتشار لهب يبلغ 25 أو أقل، يتم قياسه في نفق بطول 25 قدماً. يقوم EN 13501-1 Class B بتقييم رد الفعل تجاه الحريق من خلال مجموعة مختلفة من الاختبارات. يجمع GB 8624 بين احتراق السطح وبيانات الأداء الإضافية.

التصنيف الذي يتم الحصول عليه بموجب معيار واحد لا يعبر عن أي شيء فيما يتعلق بالأداء بموجب معيار آخر.

تخلق هذه الفجوة خطراً حقيقياً على المحددين. قد يقدم المورد تقريراً لـ ASTM E84 Class A لمشروع يتطلب EN 13501-1 Class B. يبدو المستند مثيراً للإعجاب، لكنه لا يلبي قانون الحريق المحلي لتكسية الجدران. يرفض المفتشون التركيب، وتبقى الشحنات في الجمارك، ويتعطل المشروع.

النهج الأكثر أماناً يتعامل مع كل معيار باعتباره لغته الخاصة. أكد التصنيف الدقيق الذي يطلبه قانون البناء الخاص بك، ثم تحقق من أن المنتج يحمل هذا التصنيف من مختبر معتمد.

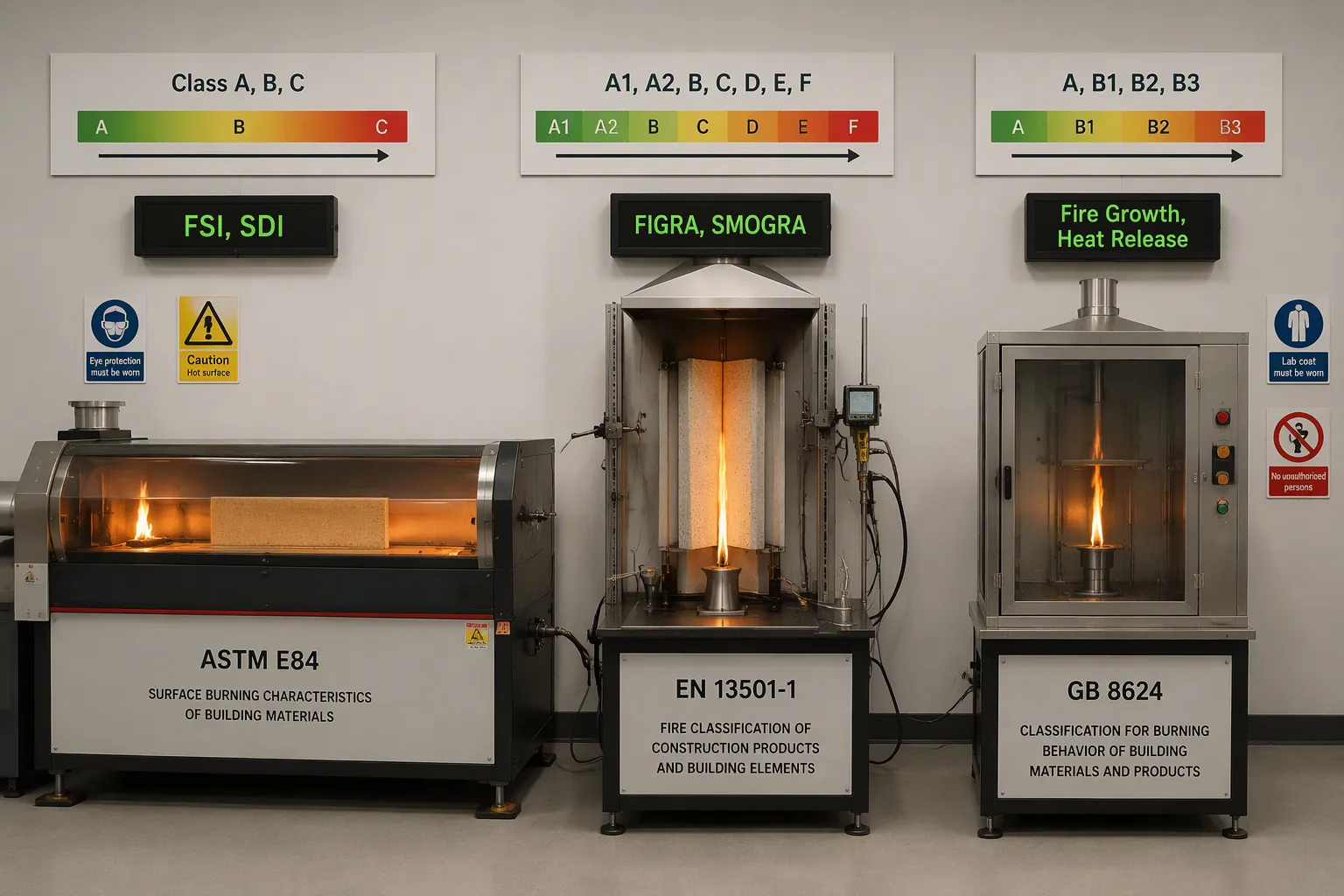

مقارنة جنباً إلى جنب في لمحة سريعة

المنطقة، وطريقة الاختبار، والمعايير الرئيسية

تخدم الأنظمة الثلاثة أسواقاً مختلفة وتعتمد على أجهزة مختلفة. يلخص الجدول أدناه الاختلافات الأساسية.

يُعتبر معيار EN 13501-1 على نطاق واسع أكثر شمولاً من معيار ASTM E84. فهو يتعامل مع إنتاج الدخان والقطرات المشتعلة كمعايير منفصلة. بينما يبلغ معيار ASTM E84 عن مؤشر تطور الدخان فقط ولا يتناول القطرات على الإطلاق.

معاني الفئات واختلافات المقاييس

تبدو التسميات بالحروف متشابهة على الورق، لكن معانيها لا تتطابق. تعني الفئة A وفقاً لمعيار ASTM E84 مؤشر انتشار لهب يبلغ 25 أو أقل ومؤشر تطور دخان يبلغ 450 أو أقل. هذه نتيجة احتراق سطحي وليست دليلاً على عدم الاحتراق. تصف الفئة B وفقاً لمعيار EN 13501-1 رد الفعل تجاه النار تحت اختبار عنصر الاحتراق الفردي (SBI)، وتؤكد اللاحقة s1,d0 انخفاض الدخان وعدم وجود قطرات مشتعلة. بينما تشير الدرجة B1 وفقاً لمعيار GB 8624 إلى مادة صعبة الاشتعال، في حين تشير A1 و A2 إلى أداء غير قابل للاحتراق أو محدود الاحتراق.

تسير هذه المقاييس في اتجاهات مختلفة وتقيس أموراً متباينة. يمكن للمنتج أن يحمل تصنيف السطح للفئة A حسب معيار ASTM E84 وتصنيف رد الفعل تجاه النار للفئة B1 حسب معيار GB 8624 في نفس الوقت دون تعارض. ولهذا السبب يجب أن تحدد موافقات كسوة الجدران الخاصة بقوانين الحريق المعيار والدقيق والفئة والتصنيف الفرعي بدقة. أ مستشفى يحدد ألواح الجدرانغالباً ما تتطلب متطلبات مقاومة الحريق حدوداً أكثر صرامة للدخان مقارنة بالمساحات التجارية العامة، لأن إخلاء الركاب يعتمد على مسارات هروب واضحة. يجب على المشترين الذين يقارنون تقييمات الحريق لحماية الجدران عبر المناطق المختلفة التعامل مع كل عمود في الجدول كلغة منفصلة وليست ترجمة. ينطبق المنطق نفسه عندما يراجع فريق المشروع تقييمات الحريق لحماية الجدران من أجل طرح المنتج في عدة دول.

شرح الفئة A حسب معيار ASTM E84

كيف يعمل اختبار نفق شتاينر (Steiner Tunnel Test)

يضع اختبار نفق شتاينر عينة في فرن أفقي. يبلغ قياس العينة تقريباً 24 بوصة عرضاً في 24 طُولاً وتُثبت بشكل مقلوب كسقف للنفق. يحرك نظام تيار منظم الهواء ونواتج الاحتراق عبر الغرفة بسرعة مُحكم التحكم بها.

يتبع الإجراء تسلسلاً ثابتاً:

1. تكييف وتثبيت العينة على غطاء النفق القابل للإزالة.

2. إشعال مواقد الميثان، والتي تطلق لهاباً مقاساً للأعلى نحو سطح العينة.

3. مراقبة انتشار اللهب عبر نوافذ المراقبة على طول أحد جانبي الفرن طوال مدة الاختبار البالغة 10 دقائق.

4. قياس الدخان باستخدام مقياس ضوئي موجه عمودياً يسجل حجب الضوء.

5. حساب مؤشر انتشار اللهب (FSI) ومؤشر تطور الدخان (SDI) من البيانات المسجلة.

تستخدم كلا المؤشرين مقياساً تعسفياً. تحرز لوحة الأسمنت والأسبستوس 0، بينما يحرز خشب البلوط الأحمر 100.

ما تفعله الفئة A وما لا تقيسه

تتطلب الفئة A مؤشر انتشار لهب (FSI) يبلغ 25 أو أقل ومؤشر تطور دخان (SDI) يبلغ 450 أو أقل. تصف هذه العتبات سلوك الاحتراق السطحي تحت مجموعة واحدة محددة من ظروف الاختبار. يعني مؤشر انتشار اللهب المنخفض أن جبهة اللهب تتحرك ببطء عبر سطح العينة. يعني مؤشر تطور الدخان المقبول أن المادة لا تحجب الضوء بما يتجاوز الحد المسموح به.

لا تعني الفئة A أن المادة غير قابلة للاحتراق. يقيس الاختبار خصائص السطح، وليس إجمالي انطلاق الحرارة أو القابلية للاشتعال. يمكن للمنتج أن يحصل على الفئة A ومع ذلك يحترق تحت التعرض المستمر للنار.

كما أن الفئة A لا تعادل الفئتين A1 أو A2 في معيار EN 13501-1. تشير تلك الفئات الأوروبية إلى عدم الاحتراق أو محدودية الاحتراق، والتي يتم التحقق منها من خلال اختبارات مختلفة لرد الفعل تجاه النار. يجب على القائمين بالمواصفات التعامل مع التقييمين على أنهما مطالبات منفصلة.

نظرة عامة على تصنيف GB 8624

طرق الاختبار ومستويات التصنيف

GB 8624 هو معيار رد الفعل تجاه النار في الصين لمواد البناء. وهو يعتمد على عدة طرق اختبار بدلاً من جهاز واحد. تغذي كل طريقة جزءاً مختلفاً من الدرجة النهائية.

تقسم النسخة الحالية GB 8624-2012 المواد إلى أربعة مستويات رئيسية: A و B1 و B2 و B3. يشير المستوى A إلى مواد غير قابلة للاحتراق. ويمثل B1 مواد مثبطة للهب، و B2 مواد قابلة للاحتراق، و B3 مواد قابلة للالتهاب بشدة. استخدمت النسخة السابقة GB 8624-2006 سبعة مستويات، من A1 و A2 وصولاً إلى B و C و D و E و F.

ما يغطيه معيار GB 8624 بخلاف الاحتراق السطحي

يتجاوز معيار GB 8624 مجرد اختبار الاحتراق السطحي، حيث يدمج إنتاج الدخان والقطرات المشتعلة في التصنيف الرئيسي. بينما يتعامل المعيار EN 13501-1 مع هذه العوامل كتصنيفات فرعية منفصلة بدلاً من ذلك.

• تحمل مواد الأرضيات تسميات خاصة بها، مثل A1fl و A2fl و Bfl.

• يحتوي العزل الحراري للأنابيب على نظام تصنيف منفصل.

• يخضع إنتاج الدخان والقطرات المشتعلة لتقييم إضافي.

غالباً ما يُوصَف نتيجة المعيار GB 8624 B1 بأنها مقاربة تقريباً للمعيارين EN 13501-1 B-s1,d0 و ASTM E84 Class A. وتعتبر هذه المقارنة تقريبية؛ إذ يعتمد التكافؤ الدقيق على نتائج الاختبار المحددة وتركيبة المادة. ويعني تصنيف ASTM E84 Class A نفسه مؤشر انتشار لهب يبلغ 25 أو أقل، وهو مقياس سطحي لا يعكسه معيار GB 8624 بشكل مباشر. بالنسبة لتكسية الجدران الخاصة بقوانين الحريق في الصين، فإن B1 أو A2 هما الهدف النموذجي.لوحة جدارية للمستشفياتعادةً ما تتجه متطلبات تصنيف مقاومة الحريق نحو الطرف الأكثر صارمة، نظراً لأن التحكم في الدخان يُعد أمراً بالغ الأهمية لإخلاء المرضى.

نظام التصنيف الأوروبي EN 13501 Euroclass

مقياس التصنيف الأوروبي Euroclass من A1 إلى F

يصنف المعيار EN 13501-1 منتجات البناء إلى سبعة مستويات رئيسية. يأتي A1 في القمة، بينما يأتي F في القاع. يفصل المعيار أيضاً بين الأرضيات وعزل الأنابيب الخطي ليضع لكل منهما مقياسه الخاص، مثل A1fl حتى Ffl و A1L حتى FL.

تشير الفئة A1 إلى مادة غير قابلة للاحتراق تماماً، مثل الخرسانة أو الصوف المعدني. بينما تُميز الفئة B منتجاً قابلاً للاحتراق مع مساهمة محدودة للغاية في الحريق. وهذا هو الهدف الشائع لتكسية الجدران الأوروبية.

التصنيفات الفرعية للدخان والقطرات

الحرف الرئيسي يوضح جزءاً فقط من القصة. فهناك لاحقتان تضيفان تفاصيل بالغة الأهمية. يستخدم إنتاج الدخان s1 وs2 وs3، حيث تعني s1 دخاناً منخفضاً وتعني s3 دخاناً كثيفاً. وتستخدم القطرات المشتعلة d0 وd1 وd2، حيث تعني d0 عدم وجود قطرات وتعني d2 تقاطراً كبيراً.

يتم إظهار الفئة الإجمالية بواسطة نظام الحروف، ويُشار إلى الدخان بواسطة s1 أو s2 أو s3 (من الأفضل إلى الأسوأ)، ويُشار إلى قطرات الاحتراق بواسطة d0 وd1 وd2.

التسمية الكاملة مثل B-s1,d0 تصف منتجاً ذا مساهمة محدودة للغاية في الحريق، ودخان منخفض، وبدون قطرات مشتعلة. لا تحمل منتجات الفئة E أي متطلبات للدخان، ولا تحمل الأرضيات أي متطلبات للقطرات. يجب على المحددين دائماً تأكيد التسمية الكاملة، وليس الحرف الرئيسي فقط.

لماذا لا يمكن تبديل التقييمات

طرق اختبار مختلفة، مقاييس مختلفة

يقيس معيار ASTM E84 خصائص الاحتراق السطحي داخل نفق ستينر بطول 25 قدماً. يتم تثبيت العينة كَسقف للنفق، وتعمل مواقد الميثان على إشعال السطح. يسجل الفنيون انتشار اللهب وحجب الدخان خلال فترة 10 دقائق. النتيجة هي مؤشر لانتشار اللهب ومؤشر لتطور الدخان. يعني تصنيف الفئة A وفقاً لمعيار ASTM E84 مؤشر انتشار لهب يبلغ 25 أو أقل ومؤشر تطور دخان يبلغ 450 أو أقل.

تستخدم المعايير EN 13501-1 وGB 8624 اختبارات مختلفة لتفاعل النار. يعتمد معيار EN 13501-1 على معيار EN 13823، وهو اختبار الاحتراق الفردي، ويُصدر تصنيفاً كاملاً مثل B-s1,d0. يشير الرمز "s1" إلى فئة الدخان، بينما يشير الرمز "d0" إلى فئة القطرات. يجمع معيار GB 8624 عدة طرق، بما في ذلك اختبار اللهب الصغير واختبار الاحتراق الفردي. تعرض هذه الأجهزة العينات لمصادر حرارة واتجاهات ومُدد زمنية مختلفة. وعليه، فإن مؤشر انتشار اللهب البالغ 25 بموجب معيار ASTM E84 لا يقدم أي دلالة حول الأداء بموجب معيار EN 13823.

العواقب الواقعية للاستبدال

يمكن أن يؤدي الاستبدال المباشر إلى فشل عمليات التفتيش، أو رفض الشحنات، أو التركيبات غير الآمنة. قد يقدم المورد تقرير ASTM E84 Class A لمشروع يتطلب EN 13501-1 Class B. يبدو المستند موثوقًا، لكنه لا يلبي قانون الحريق المحلي لكسوة الجدران.

إن استبدال تقرير GB 8624 B1 أو ASTM E84 Class A بتصنيف EN 13501-1 ليس مكافئًا قانونيًا بموجب قانون الاتحاد الأوروبي. نظرًا لأن لائحة منتجات البناء التابعة للاتحاد الأوروبي تنص على إجراء اختبار EN 13501-1 بواسطة جهة مُبلَغة في الاتحاد الأوروبي، فإن قبول تقرير من خارج الاتحاد الأوروبي يعني أنه لا يمكن طرح المنتج بشكل قانوني في سوق الاتحاد الأوروبي للاستخدام في البناء، وسيفشل المشروع في فحص مراقبة المباني.

لا يمكن لجداول التكافؤ أن تجيب عما إذا كان المنتج قانونيًا في مبنى معين أم لا. هذه مسألة تتعلق بقانون البناء، وليست مسألة اختبار.لوحة جدار المستشفىغالبًا ما تتطلب متطلبات تصنيف مقاومة الحريق حدودًا أكثر صرامة للدخان مقارنة بالساحات التجارية العامة، لأن إخلاء المرضى يعتمد على مسارات خروج واضحة. إن الشهادة التي تنص على أطر عمل متعددة جنباً إلى جنب يمكن أن توحي زوراً بإجماع لا تدعمه الاختبارات الأساسية.

إختيار تصنيفات الحريق الصحيحة لحماية الجدران

مطابقة التصنيف مع سوقك وقانون البناء لديك

يحدد موقع المشروع المعيار المعمول به. يجب على موصف المشروع اتباع تسلسل واضح.

• تحديد الاختصاص القضائي للمشروع وقانون البناء المعمول به.

• التحقق من التعديلات المحلية، والتي قد تكون أكثر صرامة من النماذج الوطنية.

• تأكيد المعيار والتصنيف والتصنيف الفرعي المطلوب مع السلطة المختصة (AHJ).

• مطابقة تصنيف المنتج مع نوع الإشغال وارتفاع المبنى.

تمتلك السلطة المختصة (AHJ) السلطة النهائية. قد تكون هذه السلطة مسؤولي مباني محليين، أو مأمور إطفاء، أو وكالة حكومية. تراجع السلطة المختصة نوع الإشغال، ومتطلبات السلامة من الحرائق وحماية الحياة، ونطاق التجديد، وتفاصيل التركيب. يأتي الامتثال من موافقة السلطة المختصة، وليس من ادعاءات المنتج وحدها. إن حجم المبنى وارتفاعه، ونوع الإشغال، ووجود رشاشات الحريق، ونوع البناء تؤثر جميعها في تحديد تجميعات المقاومة للحريق المطلوبة وأماكنها.لوحة جدار المستشفىتوضح متطلبات تصنيف الحريق هذه النقطة. تأوي إشغالات الرعاية الصحية مرضى لا يمكنهم الإخلاء الذاتي، لذا فإن حدود الدخان وأداء قطرات تساقط المادة المنصهرة تكتسب أهمية أكبر مقارنة بالمستودعات. قد يفشل منتج كسوة الجدران الذي يلبي قانون البناء التجاري العام في مراجعة تقييم المستشفى. لذلك تبدأ متطلبات قانون الحريق لكسوة الجدران مع نوع الإشغال، وليس المنتج.

المشاريع متعددة الأسواق والاختبارات المنفصلة

تحتاج المشاريع متعددة الأسواق عادةً إلى اختبارات منفصلة لكل معيار. إن A1 و Class A و Class 0 ليست مصطلحات قابلة للتبادل. كل واحد منها يأتي من طريقة اختبار مختلفة. يشير كل من EN 13501-1 A1 و GB 8624 A1 إلى عدم القابلية للاحتراق، بينما يقيس ASTM E84 Class A انتشاره على السطح. يقيس ASTM E119 مقاومة الحريق لتجميعة ما عبر الزمن، وهي خاصية مختلفة تمامًا.

لا يمكن للمورد تحويل تقرير إلى آخر. يتطلب المشروع الذي يمتد عبر الولايات المتحدة وأوروبا والصين بيانات اختبار لـ ASTM E84 و EN 13501-1 و GB 8624 بشكل منفصل. المورد الذي يمتلك خبرة في أسواق متعددة، مثل Guangzhou Pinger، يمكنه تبسيط هذه العملية. يحتفظ مثل هذا المورد بتقارير لكل نظام ويفهم كيف تختلف تصنيفات الحريق لحماية الجدران عبر الاختصاصات القضائية. هذا يقلل من مخاطر رفض الشحنة أو فشل التفتيش. يجب على الموصفين طلب التصنيف الكامل، بما في ذلك اللاحقات الخاصة بالدخان وقطرات المادة المنصهرة، وتأكيد أن كل تقرير يطابق المعيار المذكور في القانون المحلي.

التحقق من تقارير الموردين وتجنب الأخطاء

قائمة مرجعية لتوثيق اختبارات الحريق

ادعاء المورد لا يعني الكثير بدون وثائق. يجب على الموصفين اتباع تسلسل التحقق قبل الموافقة على أي منتج لحماية الجدران.

1. تأكيد المعيار المطلوب لموقع المشروع ونوع الإشغال.

2. طلب تقرير الاختبار الكامل، وليس مجرد ملخص الشهادة.

3. التحقق من أن المختبر حاصل على الاعتماد لطريقة الاختبار المحددة تلك.

4. التحقق من أن تصنيف المنتج يطابق متطلبات قانون البناء.

5. تأكيد سماكات التركيب ومواصفات الفواصل مقابل التقرير.

الجدار المثبت بألواح بسمك 50 مم مقابل تقرير اختبار على ألواح بسمك 100 مم يتعارض مع متطلبات السلطة. الألواح الأكثر سمكًا لا تزيد تلقائيًا من تصنيف التجميعة. التجميعة المجهزة للاختبار هي التي تحدد التصنيف الذي تحصل عليه.

يبدأ التحقق بمراجعة دقيقة لعلامة الإدراج الفعليّة. تُحدد هذه العلامة غير القابلة للذوبان تصنيف الدقائق بدقة. أي تباين ولو بـ 30 دقيقة مقارنة بمتطلبات المشروع يؤدي فورًا إلى إبطال فاصل الحريق بأكمله.

أخطاء الشراء والمواصفات الشائعة

تظهر أخطاء عدة بشكل متكرر في مشاريع حماية الجدران. يأتي قبول التصنيفات المعلنة ذاتيًا في مقدمة القائمة. قد يحمل اللوح المسمى "مقاوم للحريق" تصنيف التفاعل مع الحريق فقط، وليس تصنيف المقاومة للحريق. قد يحصل لوح الغرف النظيفة على درجة تفاعل مع الحريق دون أي تصنيف للمقاومة للحريق على الإطلاق.

إن افتراض التكافؤ عبر المعايير المختلفة يخلق مشكلة متكررة أخرى. تقرير ASTM E84 Class A الذي يظهر مؤشر انتشار اللهب بمقدار 25 أو أقل لا يلبي مشروعًا يتطلب EN 13501-1 Class B. تقيس هذه الأنظمة خصائص مختلفة تحت ظروف مختلفة.

إن تجاهل التصنيفات الفرعية للدخان وقطرات المادة المنصهرة يؤدي إلى فشل عمليات التفتيش. غالبًا ما تتطلب متطلبات تصنيف حريق ألواح جدران المستشفيات حدودًا أكثر صرامة للدخان مقارنة بالساحات التجارية العامة. قد يفشل المنتج الذي يستوفي الحد الأدنى لكسوة الجدران في قانون الحريق في مراجعة تقييم الرعاية الصحية. يجب حل التعارضات في المستندات قبل فحص السلطة المختصة، وليس بعده.

تعتبر ASTM E84 Class A و EN 13501 و GB 8624 أنظمة خاصة ببرامج إقليمية محددة. لا يمكن مقارنتها أو استبدالها بشكل مباشر. بالنسبة لتصنيفات الحريق لحماية الجدران، قم بتأكيد المعيار المطلوب، وطلب تقارير الاختبار الكاملة، والتحقق من اعتماد المختبر، ومطابقة تصنيف المنتج مع قانون البناء. المورد الذي يعمل في أسواق متعددة مثل Guangzhou Pinger يبسط الامتثال ويقلل المخاطر.

الأسئلة الشائعة

ماذا يعني ASTM E84 Class A في الواقع؟

تنسحب Class A على مؤشر انتشار اللهب البالغ 25 أو أقل ومؤشر تطوير الدخان البالغ 450 أو أقل. إنه يقيس الاحتراق السطحي، وليس عدم القابلية للاحتراق.

هل EN 13501-1 Class B هو نفسه ASTM E84 Class A؟

لا. يستخدم EN 13501-1 Class B اختبارات تفاعل مع الحريق مختلفة وويتضمن تصنيفات فرعية للدخان وقطرات المادة المنصهرة. التصنيفان غير قابلين للتبادل.

كيف تختلف متطلبات مقاومة الحريق لألواح الجدران في المستشفيات عن تلك الخاصة بالمشاريع التجارية العامة؟

تطالب المستشفيات بوضع قيود أكثر صارمة على الدخان لأن المرضى لا يستطيعون إخلاء أنفسهم. قد يفشل المنتج الذي يلبي الحد الأدنى من متطلبات تغطية الجدران الخاصة بقانون الحريق في مراجعة الرعاية الصحية. احرص دائمًا على تأكيد تقييمات الحريق لحماية الجدران وفقًا لنوع الاشغال.
